Löschgruppenfahrzeug LF 10

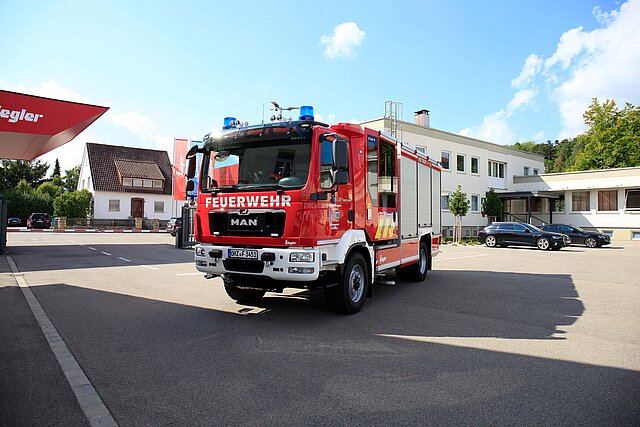

Seit dem 15. September fahren die Kameraden:innen mit einem LF 10 auf Basis eines MAN TGM 13.290 Allradfahrgestell mit dem feuerwehrtechnischen Auf- und Ausbau der Albert Ziegler GmbH & Co. KG aus Giengen an der Brenz in den Einsatz. Der Aufbau besteht aus einer Ziegler Z-Cab Kabine New Generation für eine Besatzung von neun Personen und einem ALPAS3 Geräteaufbau mit sieben Geräteräumen mit Rollläden, die mit Verschlüssen in AZ-Look verschlossen werden. Das Fahrzeug hat ein Gesamtgewicht von 16 Tonnen. Die Feuerlöschpumpe Ziegler FPN 10-1000, 1.000 Liter Wasser bei 10 bar Druck, ist deshalb so gewählt worden, damit das Hydrantennetz im Ortsteil Heidberg nicht überlastet wird.

An Löschmittel stehen bereit: 1.600 Liter Wasser, 120 Liter Schaummittel, 6 kg Pulver und 5 kg Kohlendioxid (CO²). Am Heck des Fahrzeuges sind je Seite zwei B-Abgänge und unter G6 noch ein C-Abgang vorhanden. Die Atemschutzgeräte von Dräger, Typ PSS 5000 sind in den Rückenlehnen von den Sitzplätzen 1/3/5+6 integriert. Für die schnelle Wasserabgabe lagern in G6 zwei Druckschläuche mit Hohlstrahlrohr C und unterhalb ein Schnellangriffsverteiler.

Die Ausstattung für dieses Fahrzeug kann sich sehen lassen, hier ist von A bis Z alles vertreten. Das „A“ bietet schon mal abklappbare Kotflügel, die als Trittstufe nutzbar sind, eine automatische Pumpendruckregulierung „Tourmat D“. Weiter geht es mit Dachkasten, Feuerlöschpumpe Ziegler nur FPN 10-1000, Fireco Lichtmast mit sechs LED Scheinwerfern, Halterung für Atemschutzüberwachungstafel am Heck, Hygieneboard „PUSH“, LED Beleuchtungen, Leiterentnahmehilfe, Löschwassertank mit 1.600 Liter Inhalt, Rückfahrkamera, Rückfahrscheinwerfer an den Außenspiegeln, Video-Abbiege-System und Z-Control Bedienteil in New Generation Ausführung.

Die Beladung u.a. besteht aus folgenden Gegenständen:

Vier Atemschutzgeräte im Mannschaftsraum, vier Ersatzflaschen, Gasmessgerät, Wärmebildkamera, Rettungsrucksack, Rettungsbrett, Drucklüfter, Airbagsicherung „Octopus“, Akkuschrauber, Teleskop-Astsäge Motor- und Säbelsäge, Trennschleifer und Tauchpumpe. Beleuchtungssatz mit Stromerzeuger von Eisemann mit einer Leistung von 6,5 kVA, sowie einer Schaumausrüstung mit Kombirohr M4/S4 und Zumischer Z4.

Im Tiefraum von G1 lagert die Portable Feuerlöschpumpe Normaldruck PFPN Ziegler Ultra Power 4 mit einer Leistung von 1.500 Litern bei 10 bar Druck. Für die Entnahme an Gewässern oder im Keller liegen sechs Saugschläuche und die passenden Saugkörbe bereit. An Schlauchmaterial liegen 10 Druckschläuche B-20 und 14 Schläuche in Größe C bereit. Im Dachkasten liegen noch Säcke mit Ölbindemittel und ein Streuwagen zum Aufbringen.

Die LED Umfeldbeleuchtung wurde in Z-Vision ausgeführt. Als Frontblitzer sind zwei "911 Signal" und am Heck sechs Blitzer in orange als Warnsystem verbaut worden.

Zum Ausleuchten der Einsatzstelle ist auf dem Dach ein Fireco Lichtmast mit sechs LED Scheinwerfern, zwei "nah" und vier "fern" eingebaut worden.

Technische Daten:

Fahrgestell: MAN TGM 13.290 4x4 BL FW

• Motorleistung: 213 kW bei 2.200 1/min. (6 Zylinder Dieselmotor) Euro 5

• Antrieb: Allrad

• Hubraum: 6.871 cm³

• Höchstgeschwindigkeit: 100 km/h

• Zulässiges Gesamtgewicht: 16.000 kg

• Leergewicht: 9.240 kg

• Achslast vorn / hinten: 6.300/10.000 kg

• Länge: 7.250 mm

• Breite: 2.500 mm

• Höhe: 3.300 mm

• Radstand: 3.950 mm



Aufbau:

• Albert Ziegler GmbH & Co. KG Giengen/Brenz mit Aufbau in ALPAS3 Ausführung und 7 Geräteräume mit Rollläden und AZ-Look Verschlüssen

Kabine: Ziegler-Gruppenkabine Z-Cab New Generation 1+8

Baujahr: 2021

• Indienststellung: 15.09.2021



Ausstattung u.a.:

Feuerlöschkreiselpumpe FPN 10-1000-1H (1.000 l/min. bei 10 bar)

Löschwassertank 1.600 Liter

4 B-Abgänge zwei je Seite

1 C-Abgang unter G6

abklappbare Kotflügel, als Trittstufe nutzbar

Automatische Pumpendruckregulierung „Tourmat D“

Anhängerkupplung

Bedienteil Z-Control New Generation am Fahrerplatz

Dachkasten

Gramin DriveSmart Navigationsgerät mit einspielbarer Einsatzkoordination

Halterung oberhalb des Kennzeichens am Heck für Atemschutzüberwachungstafel

Hygiene Board PUSH mit Spiegel und Druckluftpistole

LED-Geräteraumbeleuchtung

LED Heckwarnsystem

LED Umfeldbeleuchtung in Z-Vision

Leiterentnahmehilfe

Fireco Lichtmast 6 LED Scheinwerfer, bedienbar mit Kabelfernbedienung aus GR

Rückfahrkamera

Rückfahrscheinwerfer an den Außenspiegeln

Video-Abbiege-System

Beladung u.a.:

Fahrer- und Mannschaftsraum

4 Atemschutzgeräte Dräger PSS 5000, in der Rückenlehnen integriert

8 Atemschutzmasken

9 Kombinationsfilter

2 Fluchthauben

6 Handsprechfunkgeräte Sepura

6 Handlampen Adalit L3000

2 Warnleuchten

1 Gasmessgerät MSA Auer

1 Wärmebildkamera Dräger USF 8000

Geräteräume G1+G3+G5

3 Saugschläuche A

Portable Feuerlöschpumpe Normaldruck PFPN Ziegler Ultra Power 4 (1.500 l/min. bei 10 bar)

1 Kellersaugkorb A

1 Tauchpumpe

Gerätewand mit Räumgerätschaften (Besen, Schaufel, Spaten etc.)

4 Reserveflaschen Atemluft

1 Rettungsrucksack

1 Kübelspritze

1 Feuerlöscher Pulver 6 kg

1 Feuerlöscher CO² 5 kg

3 Druckschlauch B-20

1 Sicherheitstrupptasche

1 Druckbegrenzungsventil

4 Tragekörbe (12x C-15)

1 Rauchverschluss

Drucklüfter Leader

Geräteräume G6+G4+G2

Schnellangriffsverteiler (Druckschlauch B-20, Verteiler BB-CBC) im Traversenkasten unter G6

6 Druckschlauch B-20

2 Druckschlauch C-15 mit Hohlstrahlrohr für schnelle Wasserabgabe

1 Kombinationsschaumrohr M4/S4 (Mittel- und Schwerschaum)

1 Zumischer mit Z-Select

1 Hydroschild C

3 Hohlstrahlrohre C von Leader

1 Hohlstrahlrohr B von AWG

6 Schaummittelkanister je 20 Liter

1 Türöffungssatz

1 Airbagsicherung „Octopus“

2 Weithalskanister Bindemittel

4 Euro Blitz

Koffer mit 6 Powerflace

Rettungsbrett mit Zubehör

Stromerzeuger Eisemann 6,5 kVA

Stativ

Motorsäge mit Zubehör

Säbelsäge

Trennschleifer

Akkuschrauber

Auf Schwenkwand

Beleuchtungssatz (Flutlichtbrücke, Leitungsroller etc.)

Bolzenschneider

Halligan Tool

Heckschieber in GR

1 Saugkorb

1 Saugschutzkorb

1 Sammelstück 2B

1 Systemtrenner B

2 Mehrzweckleinen

2 Kupplungsschlüssel

1 Druckschlauch B-5

Dach/Dachkästen

4 Steckleiterteile mit Einsteckteil

1 Steckleiterverbindungsteil

1 Einreißhaken

3 Schlauchbrücken Holz

3 Saugschläuche A

2 Feuerpatschen

1 Streuwagen

2 Sack Ölbindemittel

1 Teleskopastsäge

Das LF 10 ersetzte ein TSF aus dem Jahr 1999
